一.產品設計制造依據標準
1. GB/T 17626.2《電磁兼容 試驗和測量技術 靜電放電抗擾度試驗》
2.IEC61000-4-2：Testing and measurement techniques-Electrostatic discharge immunity test
二.產品特點
● 7寸觸摸屏操作；
● 支持中英文語言，方便不同用戶使用；
● 內置自動檢測程序，自動檢測環境溫濕度；
● 可編程操作，實現一鍵完成設定功能；
● 內置IEC國際標準等級參數，操作方便快捷；
● 可以更換放電模塊，以滿足不同標準試驗要求；
● RS232，USB RJ45 接口，可PC控制操作。

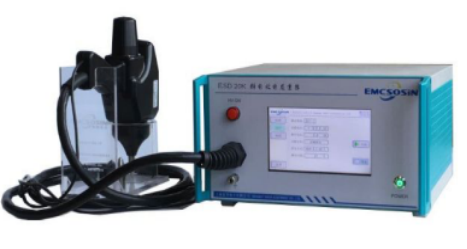

三.產品圖片
四.產品技術參數
產品型號：ESD 20K
輸出電壓：0.2~20kV±5%
操作方式：7.0英寸全彩觸摸屏操控
主菜單：IEC標準 、用戶、編程模式、電壓漸升模式
輸出電壓極性：正、負、正/負交替
儲能電容：150pF
放電電阻：330Ω
放電電流上升時間：0.8ns±0.25%
第一峰峰值電流：（±10%）2kV 時 7.5A 、4kV時 15.0A 、6kV 時 22.5A、8kV時 30.0A
30ns 時的電流值（±30%）2kV 時 4.0A 、4kV 時 8.0A、6kV 時 12.0A 、8kV 時 16.0A
60ns 時的電流值（±30%）2kV 時 2.0A 、4kV 時 4.0A、6kV 時 6.0A、8kV 時 8.0A
空氣放電保持時間：≥5s
放電模式：接觸放電、空氣放電
放電方式：單次放電、連續放電
觸發模式：自動、槍控、單次放電，20pps , 智能掃描
放電次數：1~9999C
設備工作電源：AC220V±10%, 50/60Hz
環境溫度：15℃～35℃

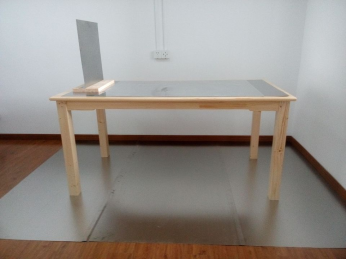

靜電放電臺式試驗配置
ESD 1700靜電放電試驗臺為靜電放電抗擾度試驗環境配置，嚴格按照IEC61000-4-2和GB/T17626.2最新標準要求設計。產品具有組裝靈活、外形美觀牢固等優點。
型號：ESD 1700
試驗臺：1700*900*800mm實木
參考接地板：2700*1800*1.5mm不銹鋼
水平耦合板：1600*800*1.5mm不銹鋼
垂直耦合板：500*500*1.5mm不銹鋼
垂直耦合座：500*200*20mm實木
絕緣襯墊：1400*800*0.5mm
電阻電纜：470KΩ*2*1.5mm x3條
靜電放電發生器基本線路圖
下圖中的150pF電容代表人體的儲能電容，330Ω電阻代表人體在手握鑰匙和其他金屬工具時的人體電阻。

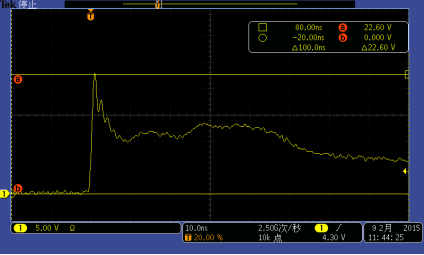

靜電放電實測電流波形
操作界面
打開儀器電源，進入開機界面，如下圖：
畫面進入后，會出現參數設定界面，客戶可根據自己要求設定相應數值。
